Основные требования к строительной части

Строительная часть лифтовой установки состоит из шахты, приямка, машинного и блочного помещений. В зависимости от типа и конструкции лифта машинное помещение может располагаться как вверху, так и внизу шахты.

Стены глухой шахты выполняют без впадин и выступов, с разделкой швов по всей высоте шахты. Стены шахт лифтов специального назначения (больничные, пищевые и т.п.) должны быть оштукатурены и окрашены.

В стенах шахт устанавливают металлические закладные детали для крепления кронштейнов направляющих кабины, противовеса и дверей шахты. В отдельных случаях в стенах шахт для этой цели оставляют отверстия, и крепление кронштейнов осуществляется с помощью болтовых соединений.

В лифтах грузоподъемностью до 1000 кг крепление кронштейнов к стенам шахт может производиться с помощью дюбелей.

Приямок шахты надежно защищают от попадания в него грунтовых и сточных вод.

В шахте на каждом этаже, в непосредственной близости от двери, на стену наносят отметку чистого пола, которая должна сохраняться до окончания монтажа оборудования лифта.

Шахта должна иметь временное освещение напряжением не свыше 42 В, светильники его должны располагаться над каждыми рабочими подмостями. Освещенность в шахте должна быть не менее 50 лк.

Проверку размеров шахты производят с помощью провески, фактические размеры сверяют с размерами в проекте. Провеска шахт производится после установки в ней лесов или подмостей, принятых монтажной организацией па акту.

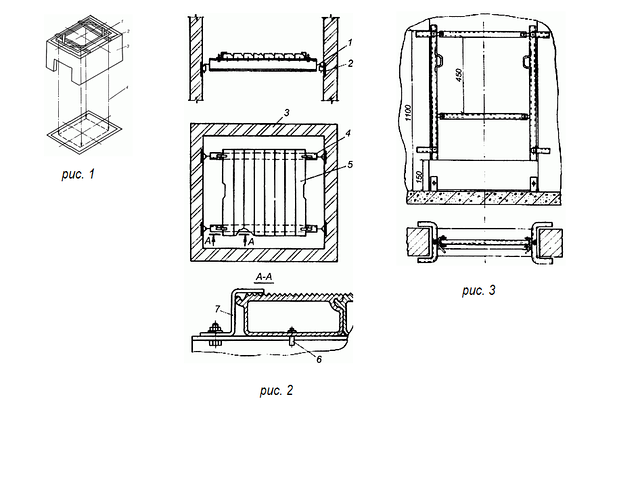

Провеску шахты осуществляют с помощью шаблона (рис.1), который в плане имеет размеры, равные наружным размерам (ширине, глубине) кабины. Шаблон устанавливается вверху шахты на специальные деревянные или металлические балки, раскрепленные так, чтобы они не имели перемещения. С шаблона по его углам спускают 4 отвеса из стальной проволоки диаметром 1-1,5 мм. К концам каждого отвеса в приямке крепят груз массой 10-15 кг. После того, как отвесы займут вертикальное положение, их закрепляют с помощью деревянного бруска или в специальном приспособлении. При большой высоте шахты для исключения раскачивания отвеса груз опускают в сосуд с маслом.

Рис.1. Установка шаблона для провески шахты.
1- шаблон; 2- подставки; 3- стена шахты; 4- отвес.

После закрепления отвесов производят замеры расстояний от каждого из отвесов до стен шахты на каждом этаже. Результаты замеров заносят в специальную таблицу. Если размеры шахты меньше проектных и не выдерживаются минимальные расстояния, регламентируемые "Правилами устройства и безопасной эксплуатации лифтов", руководитель монтажа совместно с представителями генподрядчика и заказчика принимает решение об исправлении шахты и доведении ее размеров до проектных, указанных в установочном чертеже завода-изготовителя. Одновременно с размерами шахты с помощью отвесов, опущенных по центральным осям кабины (шаблона), проверяют точность установки закладных деталей для крепления направляющих и дверей шахт. В случае отсутствия закладных деталей руководитель монтажа наносит на стенах шахт разметку их установки или мест установки дюбелей в соответствии с установочным чертежом. Особое внимание необходимо обращать на размеры и соосность проемов шахтных дверей на всех этажах, так как нередко они выполняются со значительными отступлениями от проектных размеров. Все работы по доведению строительной части до проектных размеров выполняет строительная организация в сроки, согласованные с монтажной организацией.

Машинное и блочное помещения сооружаются по строительным чертежам, которые должны соответствовать установочному чертежу лифта; отклонения допускаются только в сторону увеличения габаритных размеров помещений. Перекрытия над шахтой, блочным и машинным помещениями выполняются после доставки в них оборудования, подлежащего монтажу.

Степы машинного и блочного помещений должны быть оштукатурены, панели стен окрашены масляной краской. В полах помещений устраивают отверстия для пропуска канатов, по периметру которых устанавливаются бортики высотой 75 мм от чистого пола. Размеры отверстий и их привязка к осям кабины и противовеса должны быть указаны в строительных и установочном чертежах.

В машинном помещении строительная организация устанавливает монорельсовую балку, на которую навешивают грузоподъемный механизм (таль или тельфер). В полу под монорельсом должен быть люк с крышкой. Размеры и координация монорельса и люка указаны в строительных чертежах и установочном чертеже лифта.

Машинное помещение должно быть сухим, иметь плюсовую температуру 5-35°С, иметь естественную или принудительную вентиляцию, контур для заземления, ввод силового электропитания, указанной в проекте мощности и освещение от общей сети здания. Выключатель освещения устанавливается внутри машинного (блочного) помещения рядом с входной дверью. Чистый пол в нем выполняют после прокладки труб или устройства каналов для электропроводки. Входную дверь обивают железом по асбесту, она должна открываться наружу и иметь надежный замок. В машинном помещении при входе должна быть свободная площадь размером 1000Х1000 мм.

В машинном и блочном помещениях не разрешается устанавливать механизмы, приборы, пускорегулирующие устройства и другое оборудование, не относящееся к лифту.

Особое внимание руководитель монтажа должен уделить устройству лесов (подмостей) и ограждений, устанавливаемых в шахте лифта.

Леса (подмости) и ограждения дверных проемов в шахте (при отсутствии инвентарных) изготовляет и устанавливает генподрядчик по эскизам, выданным монтажной организацией.

Инвентарные подмости устанавливают на каждом этаже шахты лифта на 1200-1300 мм выше отметки чистого пола на металлические или деревянные брусья, концы которых вставляются в ниши стен шахты или крепятся к специальным закладным устройствам в стенах шахты (рис.2).

Рис.2. Инвентарный настил из алюминиевого профиля
1 -кронштейн; 2- закладная деталь; 3- стена шахты; 4 -подставка; 5- балка; 6- штырь; 7- скоба.

Все проемы дверей шахты до начала монтажа ограждают на высоту не менее 1,1 м, расстояние между горизонтальными элементами ограждения не должно быть более 0,45 м, внизу ограждения устраивают борт высотой 0,15 м (рис.3).

Рис.3. Инвентарное ограждение дверных проемов шахты.

Если к началу монтажа над шахтой не сделано постоянное перекрытие, то одновременно с установкой лесов (подмостей) в шахте строительная организация сооружает временное сплошное перекрытие шахты. Подмости рассчитывают на нагрузку 250 кг/м .

Без наличия акта готовности подмостей и ограждений проемов дверей шахты к монтажу лифта приступать нельзя.

Если шахта имеет большую высоту подъема и небольшое количество остановок (элеваторы, телебашни и т.п.), проектами производства работ может предусматриваться монтаж лифта без установки лесов. В этом случае, как правило, монтаж оборудования по шахте производят с каркаса кабины, подвешенного на канаты и передвигающегося по шахте от привода лифта или от электрической монтажной лебедки. При этом необходимо, чтобы была отрегулирована и испытана система ловителей, о чем составляется акт.
